08 Jarkom1 - Studi Kasus Jaringan Router - Kasus 2

Kasus 2



Klik end device -> pilih generic(pc)

Klik routers -> pilih router

 Buatlah  seperti di diatas

 atur ip address pc 1= 192.168.1.2 subnet mask 255.255.255.0 dan default gateway 192.168.1.3

 pada router0 klik fastethernet 0/0 atur ip address 192.168.1.3 subnet mask 255.255.255.0

 dan pada router0 klik fastethernet 0/1 atur ip address 192.168.0.9 subnet mask 255.255.255.252

Oke, langkahnya, klik 2x pada router, masuk tab CLI, ketikkan ini yang pertama

a. Continue with configuration dialog? [yes/no]: no

b. Kemudian enter

c. Router>enable

d. Router#configure terminal

e. Router(config)#interface fa 0/0

f. Router(config-if)#ip address 192.168.1.3 255.255.255.0

g. Router(config-if)#no shutdown

h. Router(config-if)#exit

Router(config)#interface fa 0/1

Router(config-if)#ip address 192.168.0.9 255.255.255.252

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#exit

Router#write

  pada router1 klik fastethernet 0/0 atur ip address 192.168.0.10 subnet mask 255.255.255.252

  dan pada router0 klik fastethernet 0/1 atur ip address 172.10.10.20 subnet mask 255.255.0.0

Oke, langkahnya, klik 2x pada router, masuk tab CLI, ketikkan ini yang pertama

a. Continue with configuration dialog? [yes/no]: no

b. Kemudian enter

c. Router>enable

d. Router#configure terminal

e. Router(config)#interface fa 0/0

f. Router(config-if)#ip address 192.168.0.10 255.255.255.252

g. Router(config-if)#no shutdown

h. Router(config-if)#exit

Router(config)#interface fa 0/1

Router(config-if)#ip address 172.10.10.20 255.255.0.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#exit

Router#write

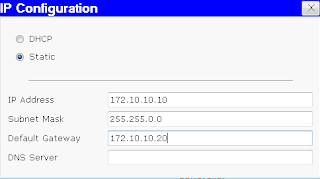

 pada pc 2 masukkan ip address 172.10.10.10 subnet mask 255.255.0.0 dan default gateway 172.10.10.20

 selanjutnya pada router0 klik config -> pada network add beberapa ip seperti :
192.168.1.0
192.168.0.0
172.10.0.0
lakukan hal tersebut pada router2

jika sudah lakukan ping dari pc 1 ke pc 2 dan sebaliknya.jika berhasil akan muncul successfull.
